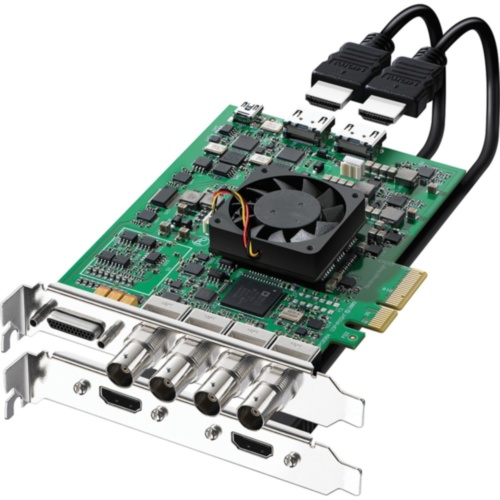

Плата PCIe BLACKMAGIC DESIGN DECKLINK 4K EXTREME

Печать

Артикул: BDLKHDEXTR4K
Наличие: на складе
  • Описание

  • Характеристики

  • Отзывы (0)

Обзор

Интегрированный высококачественный аппаратный конвертер платы Blackmagic DeckLink HD Extreme 3D обеспечивает постоянный вывод материала на SD-SDI-, S-Video- и композитном выходах. Это позволяет использовать основной SD/HD-SDI-выход для вывода материала в HD-разрешении, а SD-SDI-, S-Video- и композитный вывод – для параллельного SD-мониторинга. 10-битные SD/HD-SDI-выходы плат Blackmagic DeckLink обладают сверхнизким SDI-джиттером, а цифровые AES/EBU-аудиовыходы снабжены высокопроизводительными конвертерами частоты дискретизации с линейно-фазовой фильтрацией.

Разъемы

Видеовход SDI

Два 10-битных входа с возможностью переключения между SD, HD, 2K, 4K и выбором 2D или 3D. Скорость передачи данных 3 Гбит/с и 6 Гбит/с, поддержка одного (4:2:2/4:4:4) и двух (4:2:2/4:4:4) каналов

Видеовыход SDI

Два 10-битных выхода с возможностью переключения между SD, HD, 2K, 4K и выбором 2D или 3D. Скорость передачи данных 3 Гбит/с и 6 Гбит/с, поддержка одного (4:2:2/4:4:4) и двух (4:2:2/4:4:4) каналов

Ввод аналогового видео

Один компонентный вход YUV с тремя разъемами BNC, возможность переключения на S-Video или композитный сигнал. Поддержка HD и SD на компонентном входе

Вывод аналогового видео

Один компонентный выход YUV с тремя разъемами BNC, возможность переключения на S-Video и композитный сигнал. Поддержка HD и SD на компонентном выходе

Видеовход HDMI

Один вход HDMI типа A, поддержка формата упаковки 3D-кадров и разрешения Ultra HD 4K

Видеовыход HDMI

Один выход HDMI типа A, поддержка формата упаковки 3D-кадров и мониторинга для 4K

Ввод аналогового звука

Два канала сбалансированного аналогового звука через разъемы XLR профессионального уровня

Вывод аналогового звука

Два канала сбалансированного аналогового звука через разъемы XLR профессионального уровня

Аудиовход AES/EBU

Два канала несбалансированного звука с преобразованием частоты дискретизации

Аудиовыход AES/EBU

Два канала несбалансированного звука

Ввод звука через SDI

16 каналов, встроенных в сигнал HD/2K/4K. Восемь каналов, встроенных в сигнал SD

Вывод звука через SDI

16 каналов, встроенных в сигнал HD/2K/4K. Восемь каналов, встроенных в сигнал SD

Аудиовход HDMI

Восемь каналов, встроенных в сигналы SD и HD

Аудиовыход HDMI

Восемь каналов, встроенных в сигналы SD и HD

Синхровход

Blackburst в форматах SD, 720p50, 720p59.94, 1080i50 и 1080i59.94; Tri-Sync в любой разновидности форматов HD и 2K

Управление

Порты RS-422 для управления декой, совместимые с оборудованием Sony™. Последовательные порты TxRx с изменяемым направлением под программным управлением

Подключение к компьютеру

4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16

Decklink -4k -extreme

Кодеки

Поддерживаются: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ), Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), несжатое 8-битное видео 4:2:2, несжатое 10-битное видео 4:2:2, несжатое 10-битное 4:4:4

Программное управление

Программное обеспечение в комплекте

Media Express, Disk Speed Test, LiveKey, Blackmagic System Preferences и драйвер Blackmagic для Mac OS X. Media Express, Disk Speed Test, LiveKey, Blackmagic Control Panel и драйвер Blackmagic для Windows 7 и Windows 8. Media Express, Blackmagic Control Panel и драйвер Blackmagic для Linux

Обновление программного обеспечения

Через программный драйвер, запускаемый в начале работы или через функцию обновления

Физическая установка

4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16 для Mac OS X, Windows и Linux. Для работы на платформе Mac OS X необходим компьютер Mac Pro. Полный перечень системных требований содержится в разделе «Поддержка».

Программные приложения

Icn -final -cut -proApple Final Cut Pro X
Icn -premiere -proAdobe® Premiere Pro® CC
Icn -media -composerAvid Media Composer
Icn -after -effectsAfter Effects® CC
Icn -nukeNuke - The Foundry
Icn -davinci -resolveDaVinci Resolve
Icn -pro -toolsAvid Pro Tools
Icn -cubaseSteinberg Cubase
Icn -smokeAutodesk Smoke
Icn -photoshopPhotoshop® CC
Другие поддерживаемые приложения: Steinberg Nuendo, Avid Symphony, Avid News Cutter, Tools On Air just:in & live:cut & just:play & just:live, Softron OnTheAir, MovieRecorder and OnTheAir CG, Flash Media Encoder, Wirecast, Livestream Procaster, Resolume Avenue 4, Sony Vegas Pro, Corel VideoStudio Pro X4, CyberLink Power Director, MAGIX Video Pro X4, Vidcaster Pro & Studio & Broadcast, Uniplay, Playbox AirBox, CasparCG, Magicsoft CG, Xsplit Broadcaster, Harris Infocaster.

Стандарты видео

Форматы SD

625/25 PAL, 525/29.97 NTSC и 525/23.98 NTSC

Форматы HD

720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080p50, 1080i59.94, 1080p59.94, 1080i60 и 1080p60

Форматы 2K

2048 x 1556PsF23.98, 2048 x 1556PsF24, 2048 x 1556PsF25, 2048 x 1556p23.98, 2048 x 1556p24 и 2048 x 1556p25

Форматы 4K

3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30, 4096x2160p23.98, 4096x2160p24, 4096x2160p25, 4096x2160p29.97

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 372M, ITU-R BT.656 и ITU-R BT.601

Поддержка метаданных SDI

Чтение данных VITC, позволяющих удалять преобразование 3:2. Для записи и вывода данных VANC используется до трех строк в файле. HD RP188. Поддержка скрытых субтитров

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц с разрешением 24 бит)

Цветовая субдискретизация

4:2:2 и 4:4:4 (для 4K — 4:2:2)

Цветовое разрешение

10 бит

Цветовое пространство

REC 601, REC 709

Настройка интерфейса HDMI

Автоматическая настройка HDMI при подключении дисплея

Разрешение HDMI

Попиксельное для всех разрешений вплоть до 4K

Цветовое разрешение HDMI

10 бит

Поддерживаемая скорость передачи

Видеоинтерфейсы HDMI и SDI позволяют переключаться между SD, HD, 2K и 4K. Аналоговые разъемы для компонентного видео допускают переключение между SD и HD

Защита авторского права

Вход HDMI не позволяет вести запись с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.

Обработка сигналов

Преобразование цветового пространства

Аппаратное в режиме реального времени

Обработка 3D-данных

Двухканальная запись и воспроизведение с поддержкой формата упаковки

Понижающая HD-конверсия

Понижающая конверсия на аппаратном уровне с выводом сигнала HD-SDI на выход SDI A, сигнала SD-SDI на выход SDI B, а также на выходы S-Video и композитного видео при воспроизведении материалов в формате HD. Вывод аналогового видео на компонентный выход в HD или SD. Возможность выбора между форматами letterbox, anamorphic 16:9 и center cut 4:3

Повышающая HD-конверсия

Повышающая конверсия на аппаратном уровне из SD в 720HD или 1080HD при воспроизведении. Возможность выбора между форматами 4:3 pillarbox, 14:9 pillarbox и 16:9 zoom. Вывод HD-материала через HD-SDI-, HDMI- и аналоговый компонентный интерфейсы

Перекрестная конверсия

Перекрестная конверсия на аппаратном уровне из 720HD в 1080HD и из 1080HD в 720HD при воспроизведении

Создание эффектов в реальном времени

Поддержка интегрированных эффектов Apple Final Cut Pro™. Возможность работы с Adobe® Premiere Pro CC® Mercury Playback Engine. Интегрированные эффекты Avid Media Composer™. DaVinci Resolve

Операционные системы

Icn Mac Mavericks

Mac OS X 10.8 Mountain Lion, Mac OS X 10.9 Mavericks или более поздние версии

Icn -windows

Windows 7 или Windows 8

Icn -linux

Linux

Физические размеры

Decklink -4k -extreme

Условия эксплуатации

Рабочая температура

От 5° до 40° C

Температура хранения

От -20° до 45° C

Относительная влажность

От 0% до 90% (без конденсации)

Комплект поставки

DeckLink 4K Extreme

CD-диск с программным обеспечением

Переходный кабель для работы с аналоговыми сигналами и управления через порт RS-422

Скоба для HDMI

Гарантия

Ограниченная гарантия производителя сроком 36 месяцев

Характеристики

Производитель Blackmagic Design
